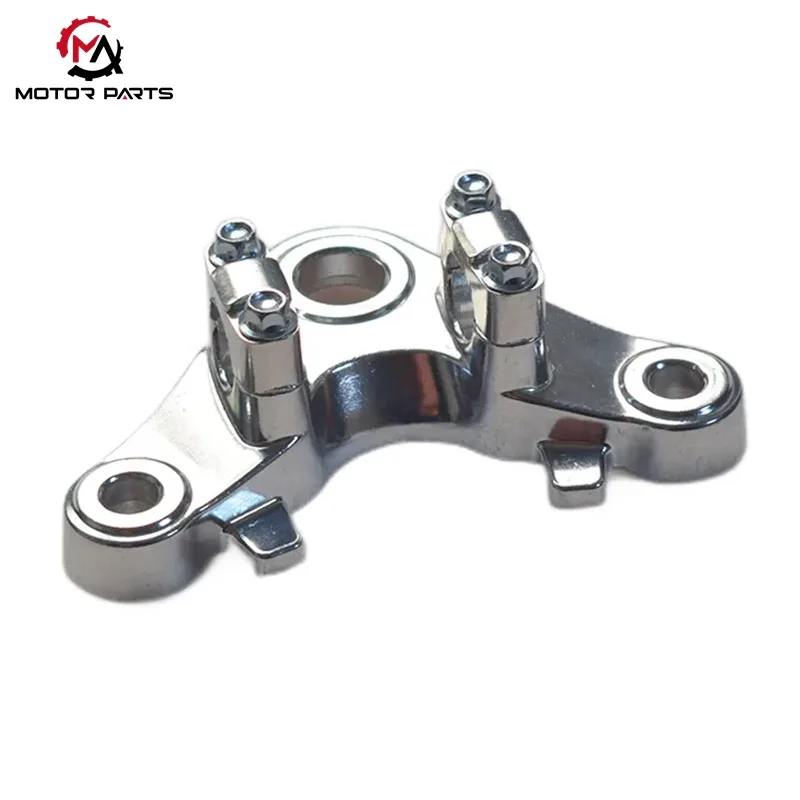

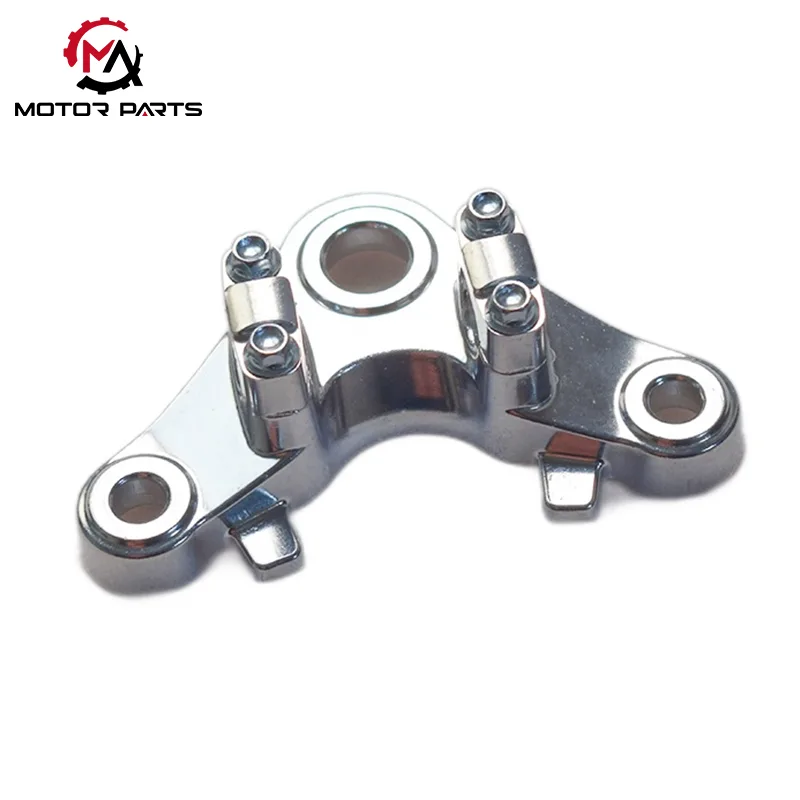

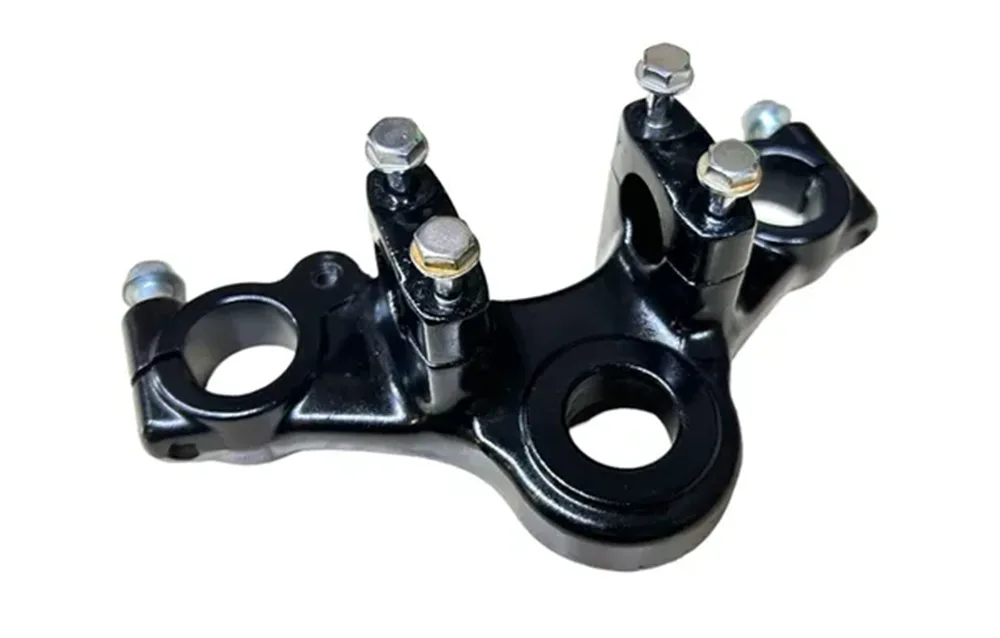

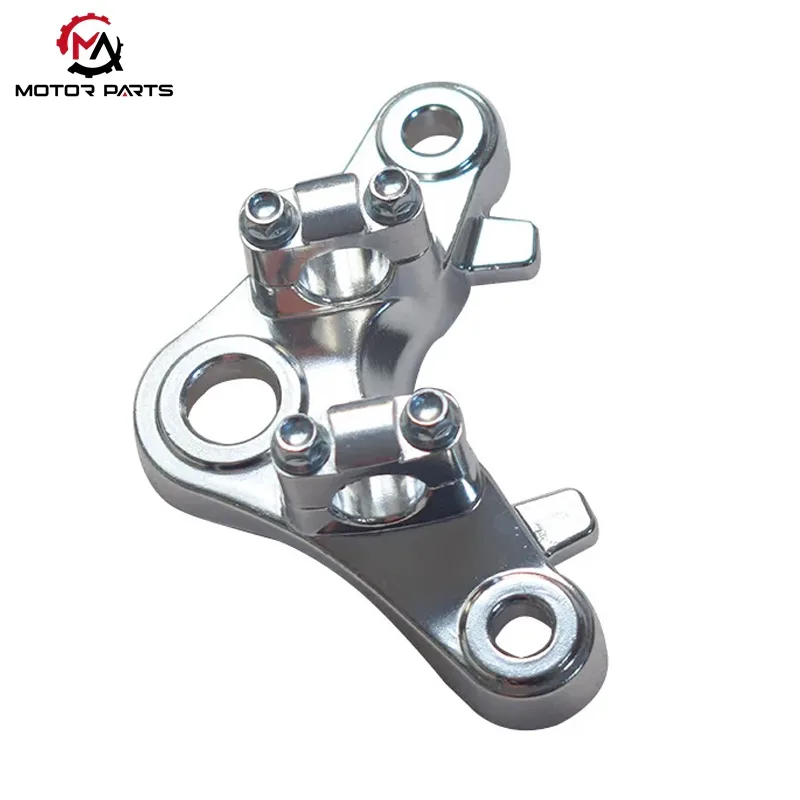

Honda CG125 Motorcycle Upper Connecting Plate

Dalubhasa ang Max Trading sa R&D at supply ng mga bahagi ng istruktura ng motorsiklo. Ang aming Honda CG125 Motorcycle Upper Connecting Plate, isang core load-bearing at steering component na nagkokonekta sa CG125 fork, shock absorbers, at frame, ay sumailalim sa engineering optimization sa apat na dimensyon: structural mechanics, material processing, installation compatibility, at long-term durability. Nagtatampok ang upper connecting plate na ito ng industry-standard na hugis ng boomerang at isang triangular na three-point hole na layout, na sinamahan ng isang zoned na disenyo ng kapal, pinagsamang reinforcing ribs, at isang hugis-arc na pampababa ng timbang na lukab. Nakakamit nito ang parehong mataas na lakas at magaan na konstruksyon. Maramihang mga anti-corrosion treatment, kabilang ang electrophoresis, powder coating, at galvanizing, ay tinitiyak ang pangmatagalang kakayahang umangkop nito sa maulan, maputik, at mabulok na kapaligiran.

Ang Honda CG125 Motorcycle Upper Connecting Plate ay tugma sa 22–28mm center seat tube diameters, 130–150mm shock absorber hole spacing, at M10/M12 universal bolts. Ang mga ordinaryong gumagamit ay madaling i-disassemble at palitan ito gamit ang mga karaniwang tool. Nagbibigay ito ng stable na low-speed handling upang maiwasan ang pagkadulas ng kamay at pinapabuti din ang katatagan ng handlebar sa matataas na bilis, na tumutugon sa parehong mga baguhan-friendly na mga tampok at mga karanasan na hinihingi ng mga sakay para sa katatagan ng sasakyan.

Structural Design at Stress Analysis: Isang Detalyadong Paliwanag

I. Pangkalahatang Structural Layout Design

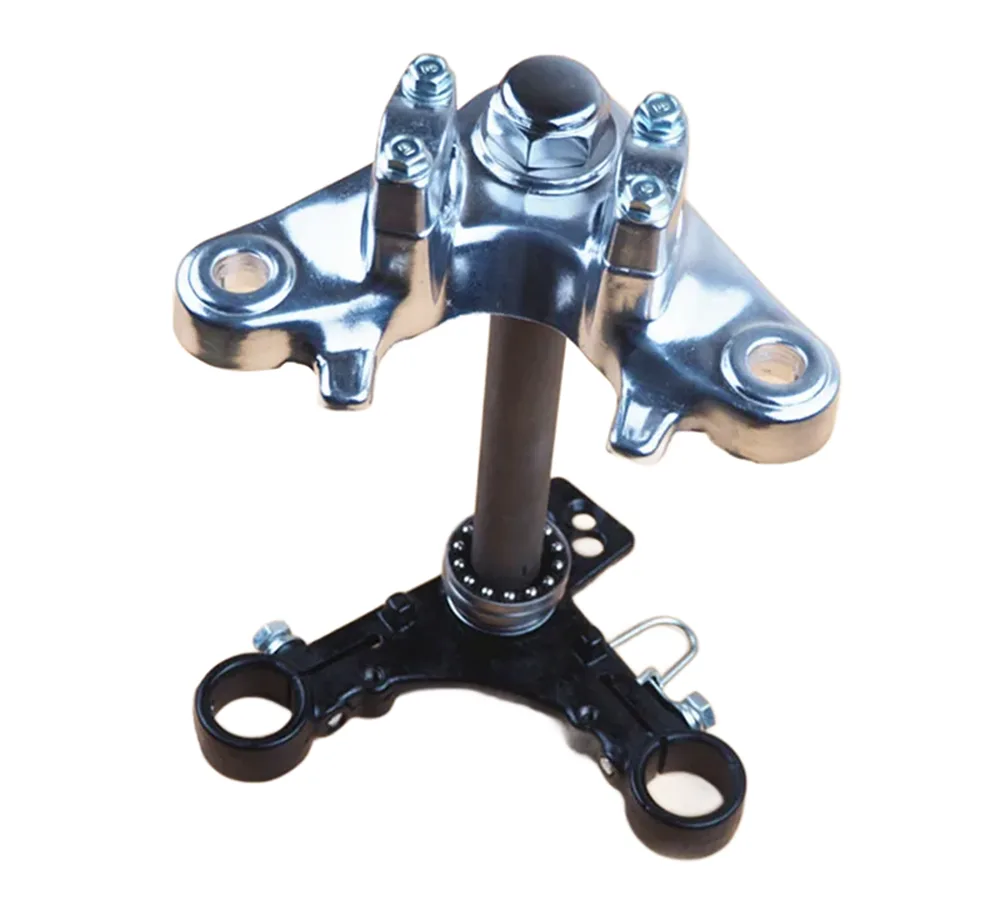

Sa front-end system ng CG125 motorcycle, ang upper connecting plate ay ang core load-bearing component na kumukonekta sa front fork, shock absorber, at frame. Ang Honda CG125 Motorcycle Upper Connecting Plate ay gumagamit ng pang-industriya na "hugis na boomerang" na disenyo ng istruktura, na nakakamit ng matatag na pamamahagi ng pagkarga at tumpak na kontrol sa pagpipiloto sa pamamagitan ng paglalagay ng butas na dinisenyong siyentipiko.

Three-Point Hole Layout

Central hole: Front fork steering tube mounting hole, humigit-kumulang 25mm ang diameter

Kaliwa at kanang mga butas: Mga butas sa pag-aayos ng shock absorber sa harap, lateral na distansya 130–150mm

Mga Katangian ng Stress Structure

Ang tatlong puntos ay bumubuo ng isang matatag na tatsulok na istraktura

Ang puwersa ng pagpipiloto at puwersa ng epekto ng shock absorber ay pantay na ipinapadala sa frame

Epektibong binabawasan ang naisalokal na konsentrasyon ng stress at pinapabuti ang pangkalahatang katatagan ng istruktura

Ang istrukturang ito ay partikular na angkop para sa mga commuter na motorsiklo tulad ng CG125, na nagpapanatili ng matatag na paghawak sa mga kalsada sa lungsod at kumplikadong mga kondisyon ng kalsada.

II. Plate Thickness at Mechanical Optimization Design

Upang balansehin ang lakas at magaan na mga kinakailangan, ang itaas na connecting plate ay gumagamit ng magkakaibang disenyo ng istruktura sa iba't ibang lugar:

Makapal na core load-bearing area

Kapal ng gitnang bahagi: 8–12mm

Ang mga pangunahing pagpipiloto at patayong pagkarga

Nipis na bahagi ng gilid

Ang kapal ng gilid ay kinokontrol sa 5–8mm

Binabawasan ang kabuuang timbang habang pinapanatili ang katigasan

Tinitiyak ng disenyong may partition na kapal na ito na ang istraktura ay nagpapanatili ng magandang paglaban sa pagkapagod kahit na sa ilalim ng paggamit ng mataas na intensidad.

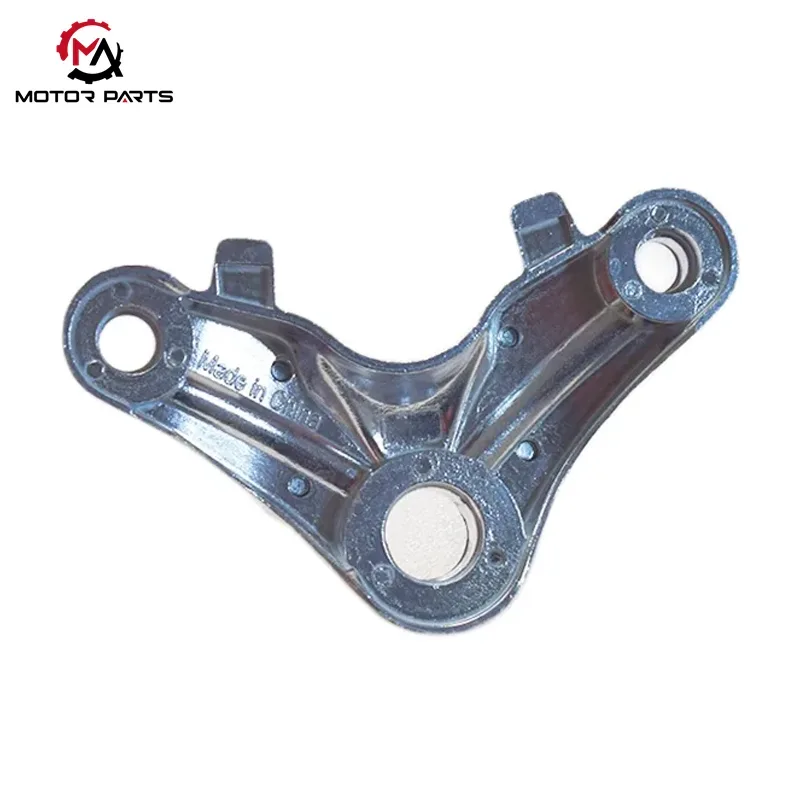

III. Magaan at Pinatibay na Structural Design

Sa ilalim na istraktura ng Honda CG125 Motorcycle Upper Connecting Plate, ang pagganap ay higit na pinahusay sa pamamagitan ng geometric optimization:

Pinagsamang nagpapatibay ng mga tadyang

Pinahuhusay ang baluktot at torsional resistance

Nagpapabuti ng pangkalahatang resistensya sa epekto

Mga cavity na nagpapababa ng timbang na hugis arko

Pagbawas ng timbang sa mga hindi kritikal na lugar na nagdadala ng pagkarga

Ang kabuuang timbang ay nabawasan ng humigit-kumulang 30% kumpara sa isang purong solidong istraktura

Binabawasan ang panganib ng bali at pinapabuti ang pangmatagalang pagiging maaasahan

Mga Materyales at Proseso ng Paggawa

1. Mainstream na Mga Opsyon sa Pagpili ng Materyal

Sa CG125 series na mga motorsiklo, ang itaas na connecting plate ay gumagamit ng iba't ibang mature na materyal na solusyon sa iba't ibang merkado at bersyon upang balansehin ang mga kinakailangan sa gastos, lakas, at tibay.

Cold-rolled steel plate (Mainstream solution)

Ang mga unang bahagi ng Honda, pati na rin ang mga domestic brand tulad ng Zongshen at Lifan, ay karaniwang ginagamit na cold-rolled steel plate stamping at mga proseso ng pagbuo.

Nakokontrol na gastos, na angkop para sa mass production

Malakas na paglaban sa plastic deformation, na angkop para sa pagdadala ng mga longitudinal load

Napaka-angkop para sa pangmatagalan, mataas na dalas na paggamit sa mga commuter na motorsiklo

ADC12 aluminyo haluang metal (Magaan na solusyon)

Ang ilang mga bersyon ng pag-export (gaya ng mga modelo ng paglabas ng Euro III na ginawa ng Brazil) ay gumagamit ng ADC12 aluminum alloy, na nabuo sa pamamagitan ng die-casting:

Ang kabuuang timbang ay nabawasan ng humigit-kumulang 25%

Epektibong pinapabuti ang flexibility ng pagpipiloto pagkatapos ng mga upgrade sa front fork

Mas angkop para sa mga binago o high-end na modelo na inuuna ang pagganap sa paghawak

2. Surface Treatment at Proseso ng Anti-corrosion

Para sa iba't ibang operating environment, ang itaas na connecting plate ay nagtatampok ng maraming disenyo ng proteksyon sa ibabaw:

Electrohoretic coating + black powder coating (Dobleng proteksyon)

Karaniwang solusyon para sa mga domestic na modelo

Ang siksik na istraktura ng patong ay epektibong naghihiwalay laban sa pag-ulan, putik, at pagguho ng buhangin

Nagpapakita ng mahusay na paglaban sa kaagnasan sa mahalumigmig, maulan, at maalikabok na kapaligiran sa mga rehiyon sa timog

Proseso ng galvanizing (Orihinal na factory enhanced solution)

Ang orihinal na mga connecting plate ng Honda ay may kasamang galvanizing treatment sa batayan na ito

Naipasa ang mahigpit na pagsubok sa pag-spray ng asin, na may resistensya sa kaagnasan na lumampas sa 500 oras

Makabuluhang naaantala ang pagtanda ng metal kahit na may pangmatagalang paradahan sa labas

pagbagay sa pag-andar

Sinasaklaw ng central riser aperture ang hanay na 22-28mm at tugma sa iba't ibang brand ng front fork risers (tulad ng orihinal na 25mm risers at binagong 28mm thick risers); Ang butas sa pag-install ay may diameter na 10-12mm at tugma sa M10/M12 universal bolts, na ginagawang madali ang pagpapalit ng mga bahagi sa panahon ng pagpapanatili at pagbabawas ng mga gastos sa pagpapanatili para sa mga gumagamit.

Ang haba ng riser ay idinisenyo na may katumpakan na mga detalye ng 80-110mm, na bumubuo ng isang gintong tugma sa Honda CG125 Motorcycle Upper Connecting Plate na humigit-kumulang 26 ° forward tilt angle. Sa pamamagitan ng mahigpit na mga kalkulasyon ng mekanika ng engineering, nakakamit ang tumpak na balanse ng steering return torque. Ang disenyong ito ay epektibong iniiwasan ang hindi pangkaraniwang bagay ng "pagtama ng mga kamay" kapag gumagalaw sa mababang bilis at ang nakatagong panganib ng "floating handles" kapag nagmamaneho sa mataas na bilis. Maaari itong magbigay ng magiliw na karanasan sa pagmamaneho para sa mga nagsisimula at matugunan ang mga mahigpit na kinakailangan ng mga may karanasang driver para sa katatagan ng sasakyan.

Ang board ay walang kumplikadong curved surface structure, na may patag na ibabaw at nakalaan na espasyo para sa operasyon ng wrench. Gamit ang standardized na layout ng butas, ang mga ordinaryong user ay maaaring kumpletuhin ang disassembly at pagpapalit sa pamamagitan ng socket tool nang hindi nangangailangan ng espesyal na kagamitan.

Parameter ng Produkto:
