Honda Wave110 Motorcycle Accessories Handle Switches

Gumagawa ang Max Trading ng Honda Wave110 Motorcycle Accessories Handle Switches. Ang kaliwang switch ay nagsasama ng mga turn signal, mataas/mababang beam, horn, at choke adjustment function, kasama ang brake-linked safety interlock mechanism. Kasama sa kanang switch ang engine stop, electric start, headlight control, at pinagsama ang throttle at front brake. Ang produkto ay gumagana sa DC12V, ay tugma sa Φ22mm standard handlebars, at nagtatampok ng UL94 V-0 flame-retardant ABS engineering plastic shell. Ang mga contact ay gawa sa materyal na AgNi10, at ang mga wiring ay gumagamit ng Φ0.3mm multi-strand na tinned copper wire, na ginagawa itong tugma sa buong WAVE110 series ng underbone na mga motorsiklo. Ang mga tagubilin sa pag-install, kabilang ang pagpapatakbo ng power-off, pag-verify ng modelo, at wiring harness photography, ay ibinigay. Ang produktong ito ay isang nakalaang handlebar switch accessory para sa Honda Wave110 na mga motorsiklo.

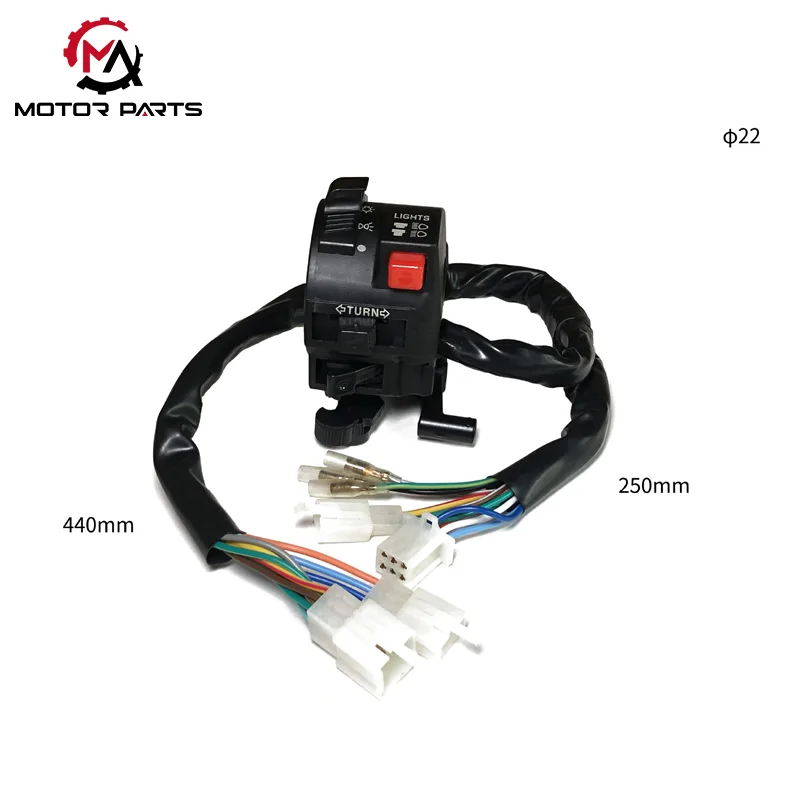

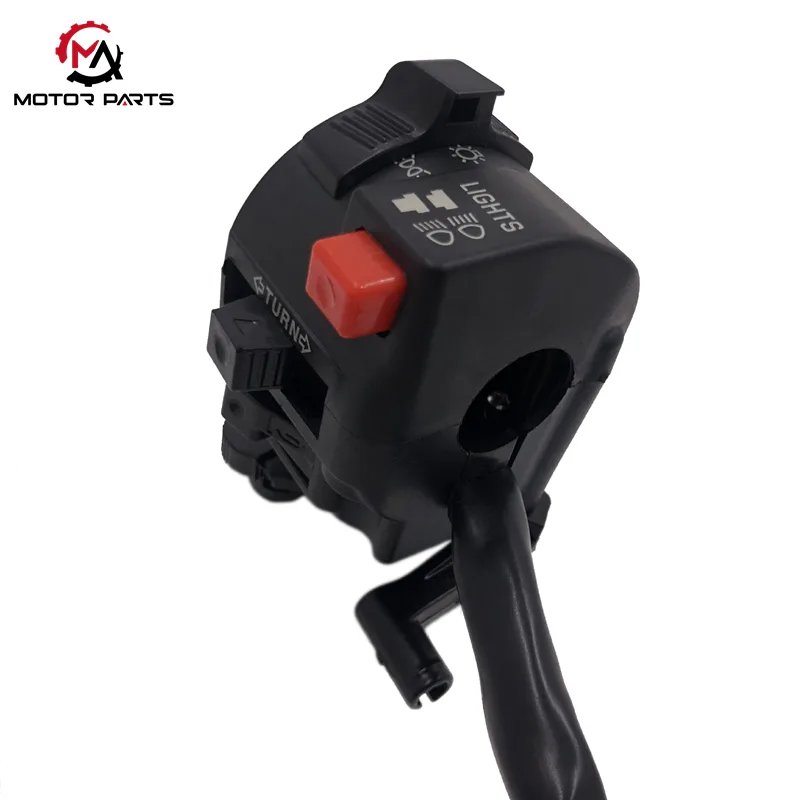

Honda wave110 motorcycle left handlebar switch (modelo ZB0132, na may air door control)

• Tatlong bilis ng kumbinasyon ng switch

Kontrol ng turn signal (top gear): Kumaliwa para i-activate ang left turn signal, kumanan para i-activate ang right turn signal, at awtomatikong i-reset pagkatapos lumiko para matiyak na babala sa kaligtasan ng pagbabago ng lane.

High at low beam switching (middle gear): Kapag naka-on ang mga headlight, i-toggle pataas para lumipat sa high beam at pababa para lumipat sa low beam; Ang isang pag-tap ay maaaring mag-trigger ng overtaking na ilaw upang mag-flash, na mabilis na nag-aalerto sa sasakyan sa unahan.

Horn trigger (button sa ibaba): Ang pag-adopt ng disenyo ng uri ng pagpindot, na konektado sa isang 12V na circuit, ang pagpindot dito ay magpapatunog sa panlabas na busina, na ginagamit para sa babala sa pagmamaneho.

• Wind door adjustment knob

Ang knob ay isinama sa ilalim ng left handle na upuan at partikular na idinisenyo para sa mga katangian ng supply ng gasolina ng carburetor sa mga curved beam na sasakyan. Kapag nagpapasimula ng malamig na kotse, i-on ito sa "ON" upang isara ang air damper para sa madaling pagsisimula; Pagkatapos uminit ang makina, ibalik ito sa "OFF" para buksan ang choke at matiyak ang normal na operasyon.

• Pantulong na lugar ng kontrol

Ang kaliwang bahagi ay nilagyan ng brake lever linkage switch, na awtomatikong pumutol sa panimulang circuit kapag pinindot ang preno sa harap, na bumubuo ng mekanismo ng interlock na pangkaligtasan. Kasama ng tamang preno, bumubuo ito ng dual circuit protection system para mapahusay ang kaligtasan sa pagsakay.

Honda wave110 motorcycle right-hand handle switch (modelo ZB0120, plastic positioning fixed)

Mga pindutan ng pangunahing function

I-off ang switch (red button): Pindutin ang posisyong "STOP", agad na putulin ang ignition circuit, at itigil ang pagtakbo ng makina; I-pop up ang pag-reset sa "RUN" na estado upang maibalik ang pagpapatakbo ng sasakyan.

Electric start switch (button na tagapagpahiwatig ng kidlat): Kapag naka-neutral o nakahawak sa preno, pindutin ang button na ito upang i-drive ang starter motor na may 12V na boltahe at madaling simulan ang makina.

Kontrol ng headlight (tatlong gear lever): "OFF" para patayin ang mga ilaw; I-on ang position indicator light sa gear 1; Ang "2nd gear" ay maaaring magpalipat-lipat sa pagitan ng matataas at mababang beam, at ang ilang mga modelo ay i-on ang mga taillight nang sabay-sabay kapag ang mga headlight ay naka-on.

Pagsasama ng throttle at preno

Naka-install ang front brake lever sa ibaba ng integrated throttle lever sa kanang bahagi. Kapag naipit, tumpak na kinokontrol ng hydraulic disc brake system ang pagpreno ng gulong sa harap, at kasabay nito ay nagti-trigger ng ilaw ng preno na umilaw, na agad na nagpapadala ng signal ng pagpepreno sa likurang sasakyan.

Parameter ng Produkto:

Mga Tip sa Pag-install mula sa Max trading:

1. Bago i-install, idiskonekta ang power supply ng motorsiklo upang maiwasan ang short circuit at masunog ang fuse. Bigyang-pansin na huwag isaksak o i-unplug ang mga terminal ng switch kapag naka-on.

2. I-verify ang modelo ng switch ng handlebar ng motorsiklo, kumpirmahin na tumutugma ang switch sa modelo, at tingnan kung flexible ang switch button. Matapos kumpirmahin na walang mga pagkakamali, ihanda ang naaangkop na mga tool sa disassembly at pagpupulong: inirerekomenda na gumamit ng screwdriver na may insulating sleeve (upang maiwasan ang mga short circuit), isang torque wrench (upang maiwasang masira ang mga handlebars o switch base dahil sa sobrang paghigpit ng mga turnilyo), at pointed nose pliers (upang ayusin ang wiring harness). Ipinagbabawal na gumamit ng mga tool na may iba't ibang laki para sa sapilitang pag-disassembly.

Bago i-disassemble ang lumang switch, gumamit ng mobile phone para kumuha ng larawan ng wiring harness connection position (minarkahan ng "steering", "horn", "light" at iba pang functional terminals) upang maiwasan ang mga wiring error na magdulot ng pagkabigo sa operasyon.

Package ng Produkto:

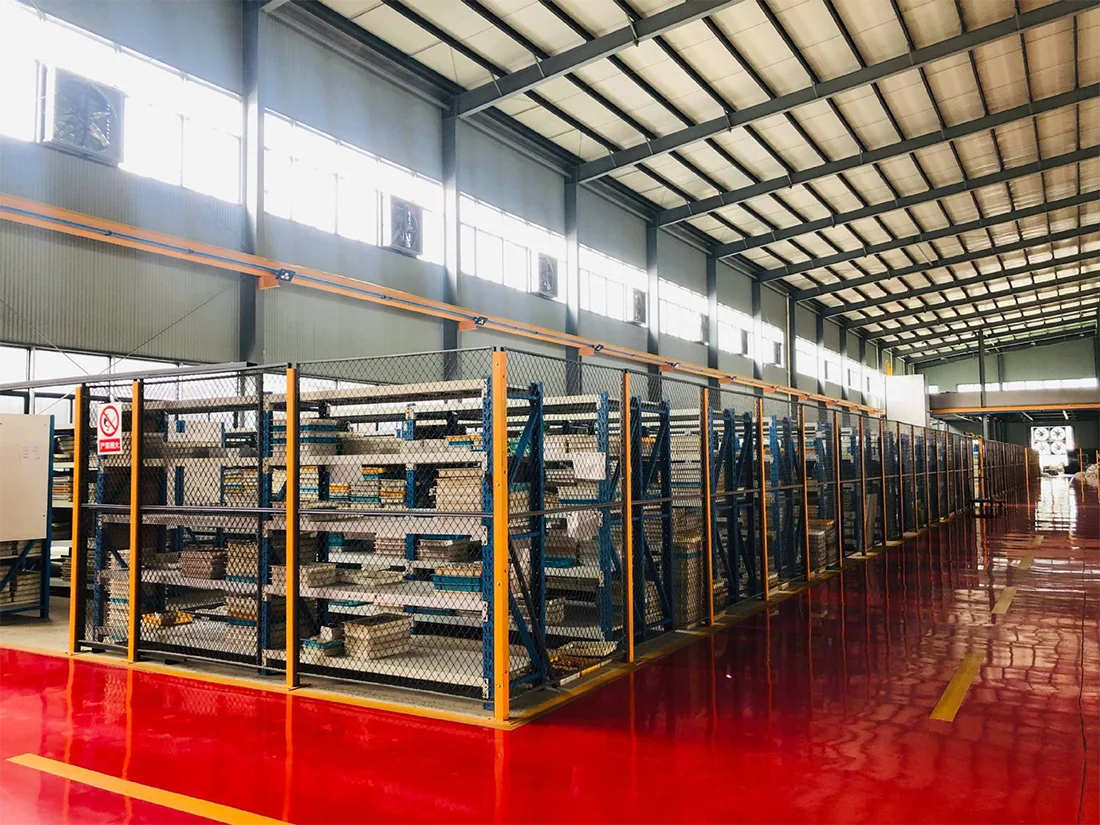

Ang bodega:

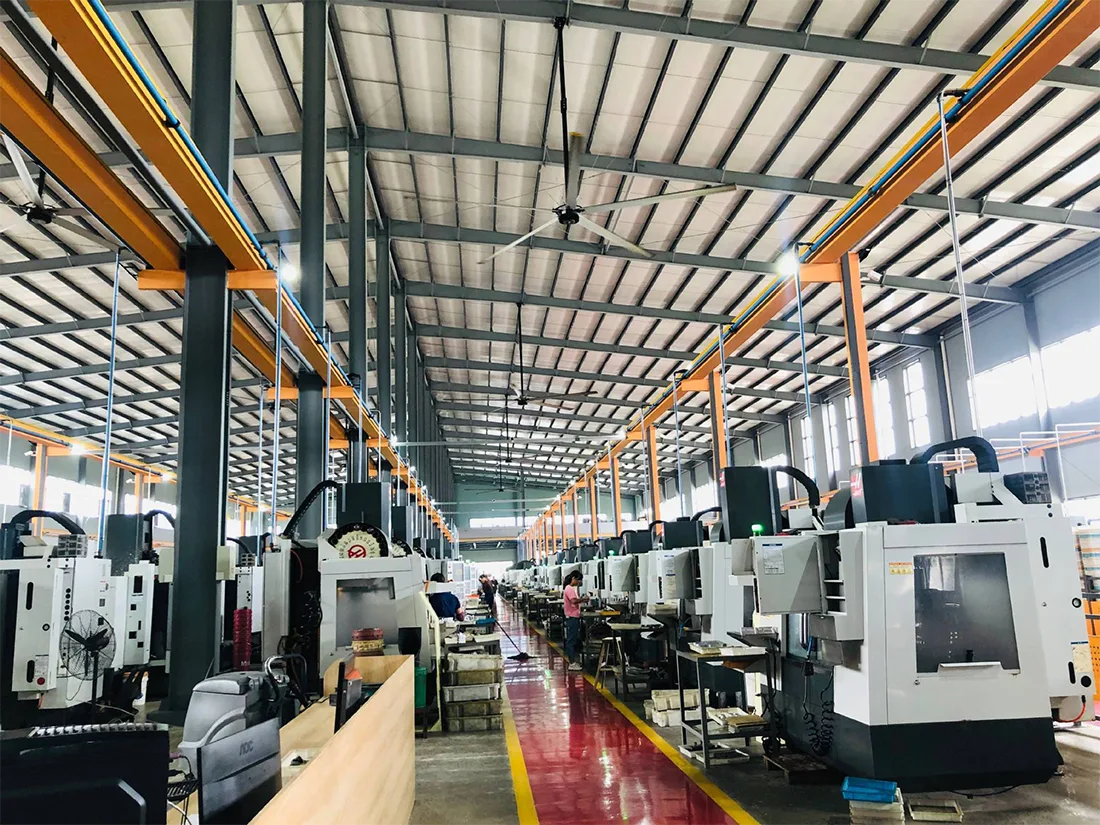

Ang workshop:
