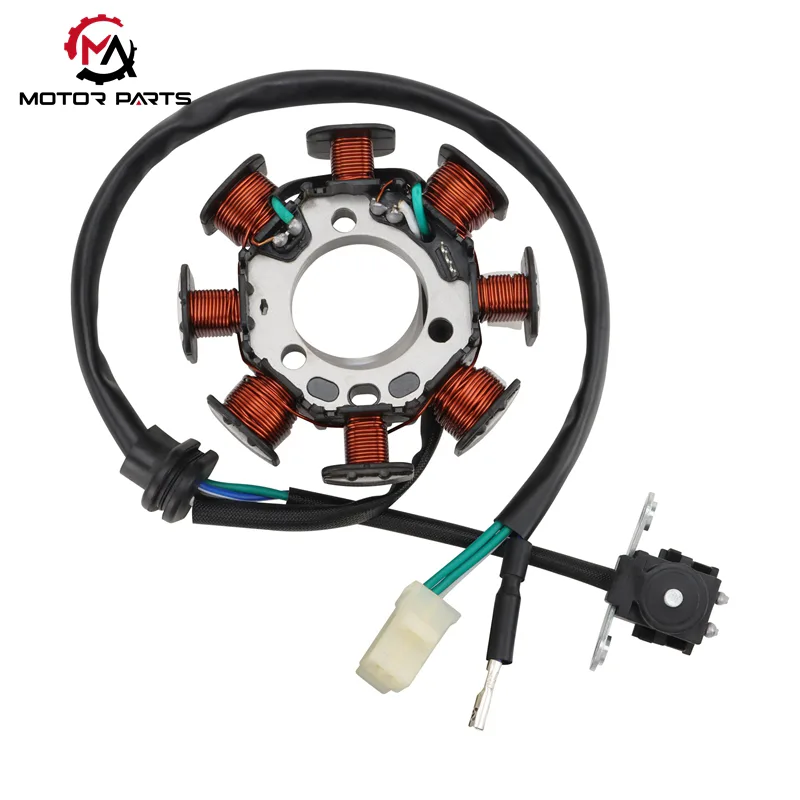

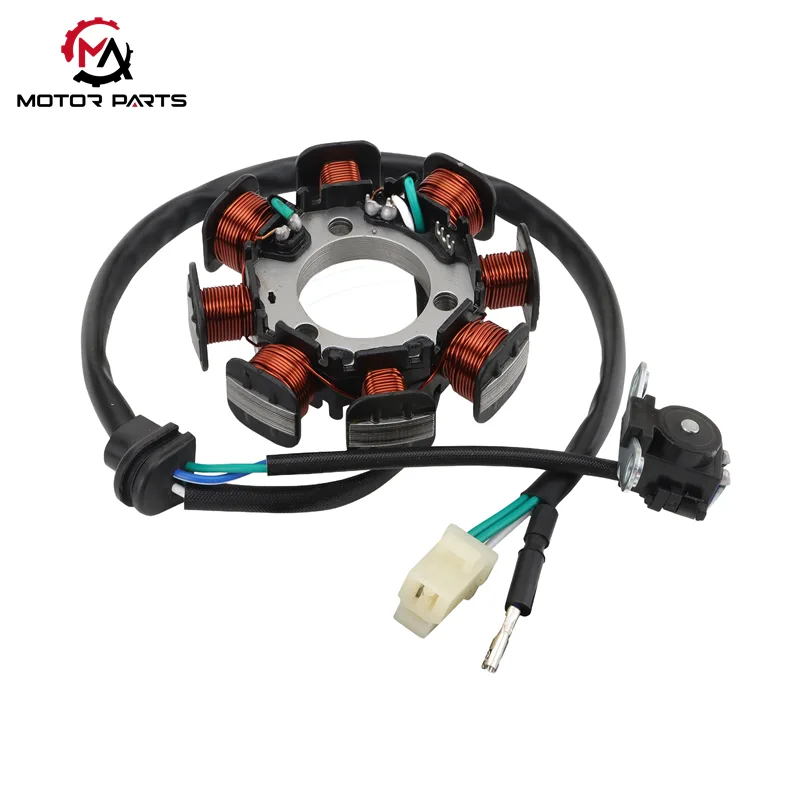

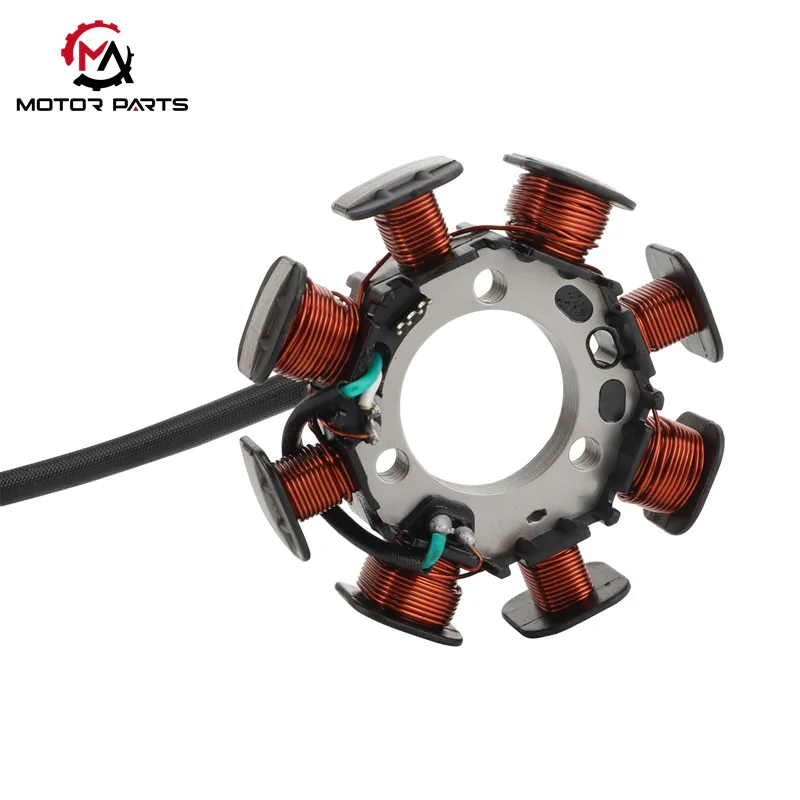

CRF150F Motorcycle Magneto Coil

Ang CRF150F Motorcycle Magneto Coil ay isang klasikong entry-level na off-road na motorsiklo, at ang single-phase 8-pole magneto coil nito ang nagsisilbing core ng power system ng sasakyan. Ginawa ng Max Trading, ang precision component na ito ay hindi lamang ang pinagmumulan ng kuryente para sa buong sistema ng elektrisidad ng motorsiklo kundi pati na rin ang pangunahing garantiya para sa matatag na operasyon ng sasakyan sa malupit na mga kondisyon sa labas ng kalsada. Ito ay ininhinyero upang matugunan ang mataas na tibay at mga hinihingi sa pagganap ng mga mahilig sa off-road, na may maaasahang waterproof, dustproof at wear-resistant na mga katangian.

1. Komposisyon ng Istraktura

Ang magneto coil ay binubuo ng tatlong core modules: stator coil assembly, rotor magnetic steel component, at terminal module, bawat isa ay may mahigpit na pagpili ng materyal at structural design.

2. Prinsipyo sa Paggawa

Ang pagpapatakbo ng CRF150F Motorcycle Magneto Coil ay batay sa batas ng electromagnetic induction ng Faraday. Kapag ang makina ay tumatakbo, ang crankshaft ay nagtutulak sa rotor magnet upang paikutin sa mataas na bilis, na bumubuo ng isang dinamikong alternating magnetic field. Pinutol ng stator coil group ang mga linya ng magnetic field upang makabuo ng alternating current, na pagkatapos ay ipapamahagi sa ignition, charging, at timing system upang mapagtanto ang coordinated work ng mga electrical component ng motorsiklo.

2.1 Prinsipyo sa Paggawa ng Ignition System

Voltage Boost Principle: Ang ignition coil ay nagsisilbing step-up transformer. Gumagamit ito ng primary coil turns ratio (karaniwan ay ≥ 1:100) upang i-induce ang low-voltage AC output ng magneto sa isang instant high-voltage current na higit sa 20,000V.

Proseso ng Pagkontrol ng Ignition: Ang mataas na boltahe na kasalukuyang ay ipinapadala sa CDI (capacitor discharge ignition) igniter, kung saan ito ay iniimbak ng energy storage capacitor at pagkatapos ay na-trigger na palabasin.

Garantiyang Pagkasunog: Tumpak na kinokontrol ng igniter ang spark plug upang makabuo ng malalakas na ignition spark sa dulo ng compression stroke ng engine, na tinitiyak ang buong pagkasunog ng pinaghalong gasolina at nagbibigay ng sapat na lakas para sa motorsiklo.

2.2 Prinsipyo sa Paggawa ng Charging at Power Supply System

AC/DC Conversion: Ang AC waveform na output ng charging coil ay kumplikado, at kailangang i-convert sa direct current sa pamamagitan ng rectifier regulator. Ang mga modernong rectifier ay gumagamit ng full-wave bridge rectifier circuits, na sinamahan ng mga filter capacitor at smoothing circuit.

Stable Voltage Output: Ang na-convert na pulsating na direktang kasalukuyang ay na-optimize sa isang matatag na 12V na output, na maaaring mapagtanto ang dalawang pangunahing function:

Magbigay ng patuloy na boltahe at kasalukuyang naglilimita sa pagsingil para sa 12V lead-acid/lithium na baterya pack;

Magbigay ng tuluy-tuloy na kuryente para sa on-board na mga de-koryenteng kagamitan tulad ng mga headlight (35W-55W), mga taillight, at mga backlight ng instrumento.

2.3 Prinsipyo sa Paggawa ng Sistema ng Pag-aapoy sa Timing

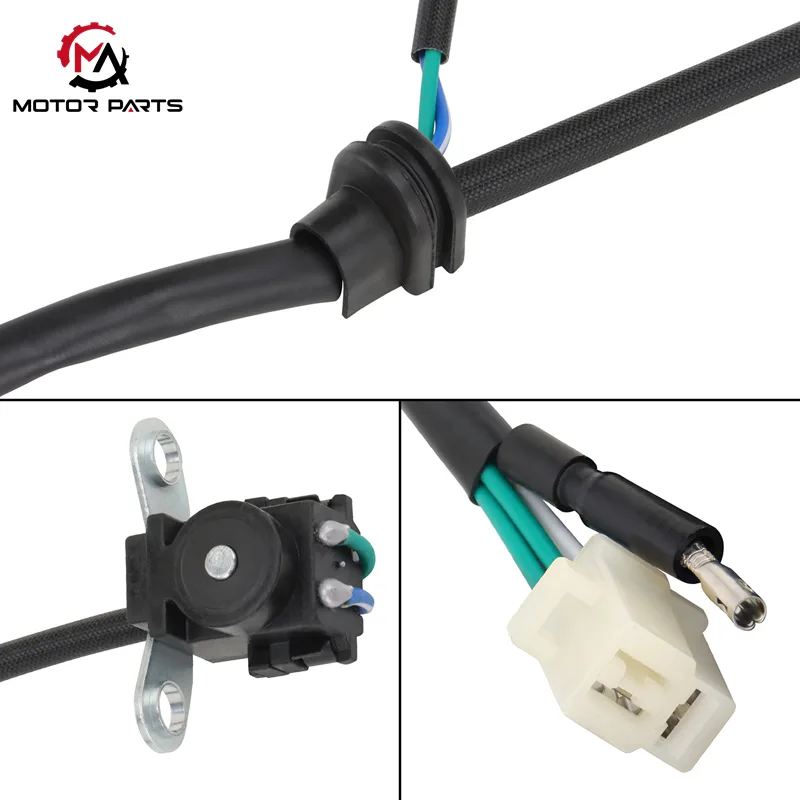

Koleksyon ng Signal: Ang trigger coil ay nagsisilbing "time controller" ng magneto. Nararamdaman nito ang mga espesyal na protrusions o mga puwang sa rotor, na nagko-convert sa pagbabago ng magnetic flux sa mga de-koryenteng signal (natanto sa pamamagitan ng mga sensor ng Hall o mga prinsipyo ng electromagnetic induction).

Timing Control: Pagkatapos ng waveform shaping, tumpak na kinokontrol ng electrical signal ang trigger timing ng igniter. Para sa four-stroke engine ng CRF150F, kadalasang ipinapadala ang trigger signal kapag ang anggulo ng crankshaft ay 18°-22° bago maabot ng piston ang top dead center (BTDC). Tinitiyak ng timing na ito ang pinakamainam na pagtutugma sa pagitan ng enerhiya ng pag-aapoy at paggalaw ng piston, na nagpapalaki sa kahusayan ng engine at output ng kuryente.

3. Mga Pangunahing Kalamangan para sa Mga Sitwasyon sa Off-Road

Malupit na Kakayahang Pagbagay sa Kapaligiran: Ang rating ng IP65 na hindi tinatablan ng tubig at dustproof, hindi tinatablan ng langis at lumalaban sa pagsusuot ng wire harness, ay maaaring makayanan ang maputik, maalikabok, at mabulok na mga kondisyon sa labas ng kalsada.

Stable Power Output: Ang high-precision na disenyo ng magnetic field at rectifier regulator system ay tinitiyak ang stable na 12V power supply, na iniiwasan ang pagkabigo ng electrical component na dulot ng pagbabagu-bago ng boltahe.

Precise Ignition Timing: Ang pakikipagtulungan sa pagitan ng trigger coil at rotor positioning structure ay nagsisiguro ng tumpak na timing ng ignition, pagpapabuti ng fuel combustion efficiency at pagbabawas ng power loss.

Ang modular integrated design na ito ay nagsasama ng tradisyonal na independiyenteng ignition, charging, at triggering units sa pamamagitan ng pagbabahagi ng stator core at rotor magnetic field. Kung ikukumpara sa split structure, binabawasan nito ang higit sa 30% ng mga connecting lines, na makabuluhang binabawasan ang posibilidad ng mga pagkabigo na dulot ng maluwag o mamasa-masa na mga linya sa mga bumpy na kapaligiran sa labas ng kalsada. Kasabay nito, pinapabuti nito ang kahusayan sa pagbuo ng kuryente ng 15% -20%, na nagbibigay ng garantiya ng kuryente para sa maaasahang operasyon sa ilalim ng matinding kondisyon ng kalsada.

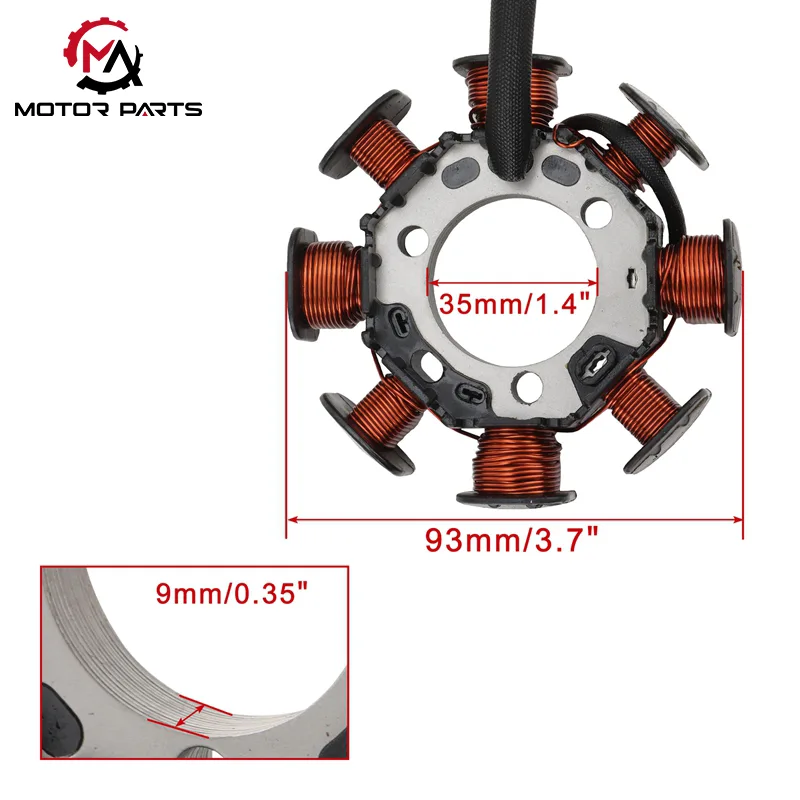

Parameter ng Produkto:

Ang Max Trading ay palaging sumusulong sa panahon

Kasunod ng trend ng motorcycle electrification at intelligence, ang CRF150F Motorcycle Magneto Coil ng Max Trading ay nakamit ang teknolohikal na pagbabago: ang ilang mga modelo ay nilagyan ng intelligent na voltage stability control chips at fault warning modules. Sa pamamagitan ng mga real-time na dynamic monitoring system, tumpak nilang nakukuha ang mga abnormal na kondisyon sa pagtatrabaho tulad ng coil overload at overheating, nagti-trigger ng mga aktibong mekanismo ng proteksyon sa mga millisecond, epektibong naghihiwalay ng fault conduction, at komprehensibong nagpoprotekta sa kaligtasan ng electrical system ng sasakyan. Pansamantala, na may mahusay na disenyo ng compatibility, perpektong akma ito sa motorcycle electronic fuel injection system (EFI) at intelligent na dashboard, na nagbibigay ng matatag at maaasahang mga solusyon sa kuryente para sa mga bagong sasakyang pang-enerhiya at high-end na intelligent na mga motorsiklo, na nagiging mas gustong bahagi para sa matalinong pag-upgrade sa industriya.
