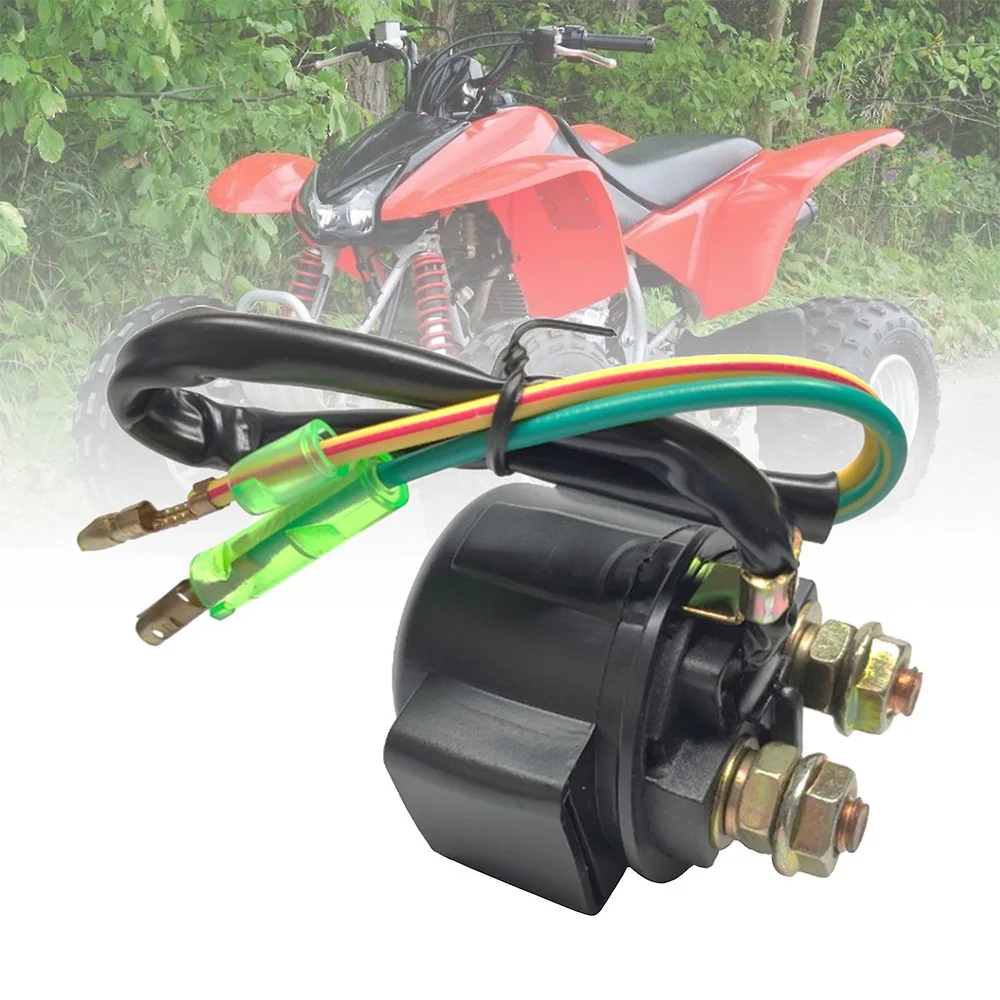

Bilang supplier ng Motorcycle Start Relay, ang GY6-125 Motorcycle Start Relay ng Max Trading ay isang pangunahing "kasalukuyang conversion hub" sa engine starting system, partikular na binuo para sa mga katangian ng 12V electrical system at ang GY6 125 motorcycle starter motor. Gamit ang prinsipyo ng electromagnetic induction, nalulutas nito ang pagtutugma ng problema sa pagitan ng 5A low-current switch at ng 50-100A high-current na motor sa panimulang circuit.
Sa panimulang sistema ng GY6 125 na motorsiklo, ang start relay ay gumagana bilang isang pangunahing hub, na namamahala sa mga pangunahing gawain ng paghahatid at kontrol ng kuryente. Narito kung paano ito gumagana
Kapag ang susi ng kotse ay nakabukas sa posisyong "ON" at pinindot ang start button, ang panloob na coil ng GY6-125 Motorcycle Start Relay ay na-energize, na bumubuo ng electromagnetic attraction na nagsasara ng mga contact. Ito ay nagbibigay-daan sa mataas na boltahe at kasalukuyang ng baterya na dumaloy sa relay at paganahin ang starter motor.
Ang starter motor, na ngayon ay pinapagana ng mataas na agos, ay nagsisimulang tumakbo, na nagtutulak sa crankshaft at umiikot na kasabay ng magnet. Gumagana ang prosesong ito kasabay ng sistema ng pag-aapoy upang makumpleto ang ikot ng pagsisimula ng makina.
Kapag ang start button ay inilabas, ang kasalukuyang supply sa relay coil ay mapuputol. Nawawala ang electromagnetic force, at mabilis na naghihiwalay ang mga contact sa tulong ng reset spring. Pinutol ng pagkilos na ito ang supply ng kuryente sa starter motor sa isang napapanahong paraan, na pumipigil sa patuloy na pag-idle.
Sa puntong ito, humihiwalay ang panimulang gear mula sa flywheel dahil sa elasticity ng spring, na epektibong iniiwasan ang mekanikal na pinsala na dulot ng matagal na idle na operasyon ng starter motor.
Electromagnetic Current Control: Mahusay na pinamamahalaan ang paglipat mula sa maliliit na alon (sa ibaba 5A) patungo sa malalaking alon (50-100A), na nagpoprotekta sa mga sensitibong bahagi tulad ng switch ng ignition.
Maaasahang Power Transmission: Tinitiyak ang isang matatag na supply ng kuryente sa starter motor, na nagbibigay-daan sa maayos na pagsisimula ng engine sa bawat oras.
Quick Cut-Off Function: Ang GY6-125 Motorcycle Start Relay ay nagtatampok ng mabilis na pagtanggal ng mga contact sa sandaling ma-release ang start button, na pumipigil sa hindi kinakailangang strain sa motor at tinitiyak ang mahabang buhay ng system.
Matibay na Disenyo: Ininhinyero upang makayanan ang mataas na kasalukuyang hinihingi ng panimulang sistema, na tinitiyak ang pare-pareho at maaasahang pagganap sa iba't ibang mga kondisyon sa pagpapatakbo.
Mga pangunahing bahagi: Gawa sa purple copper contact group (na may mas mahusay na conductivity kaysa ordinaryong brass), coil wound na may 0.3mm enameled wire, cast aluminum base (enhanced heat dissipation), shell na gawa sa flame-retardant ABS plastic, waterproof level hanggang IPX4, na angkop para sa mga humid na kapaligiran sa ilalim ng mga scooter.

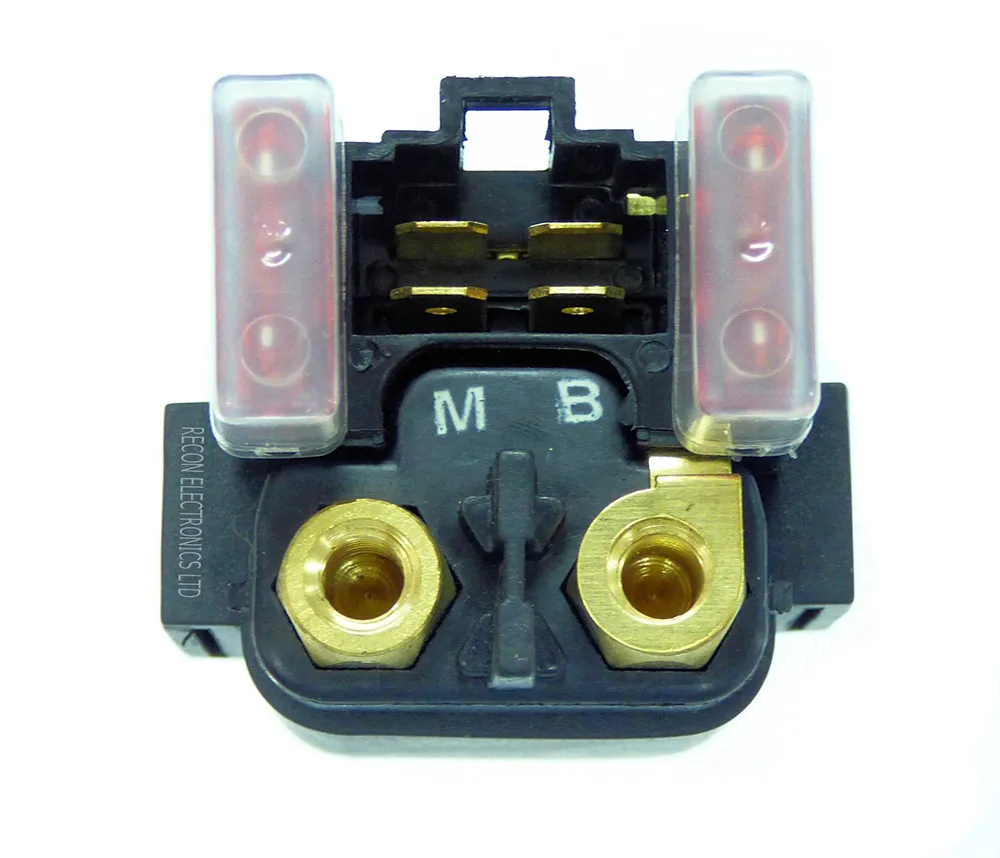

Mga katangian ng interface: 4-pin na disenyo ng plug-in, na pinaghihiwalay sa dalawang circuit - control circuit (2 manipis na wire, konektado sa ignition switch at start button) at pangunahing circuit (2 makapal na wire, konektado sa baterya at starter motor). Ang plug-in ay minarkahan bilang "B" (positibong terminal ng baterya), "M" (motor), "S" (start signal), "E" (ground) hanggang sa anti-misconnection.
|
GY6-125 motorcycle start relay |
Halaga |
|
Na-rate na boltahe sa pagtatrabaho |
DC 12V |
|
Coil resistance |
15-25Ω |
|
Makipag-ugnay sa kasalukuyang na-rate |
DC 100A（30s） |
|
Pull-in na boltahe |
≥15000 on-off cycle |
|
habang-buhay |
4 na linya |
|
Sukat |
35×30×25mm |
Alam na alam ng Max Trading ang kahalagahan ng mga accessory ng ignition system para sa kaligtasan ng motorsiklo, at nagtatag ng isang buong sistema ng kontrol sa kalidad ng chain mula sa mga hilaw na materyales hanggang sa mga natapos na produkto upang matiyak ang pagiging maaasahan ng bawat produkto na may mga propesyonal na pamantayan.
Mahigpit na pagpili ng mga hilaw na materyales: Ang core chip ay mula sa isang internationally renowned brand, ang ignition coil frame ay gawa sa high-temperature resistant na PA66 na materyal, at ang wire harness interface ay gawa sa tin plated copper core upang maalis ang mga panganib sa kalidad mula sa pinagmulan;

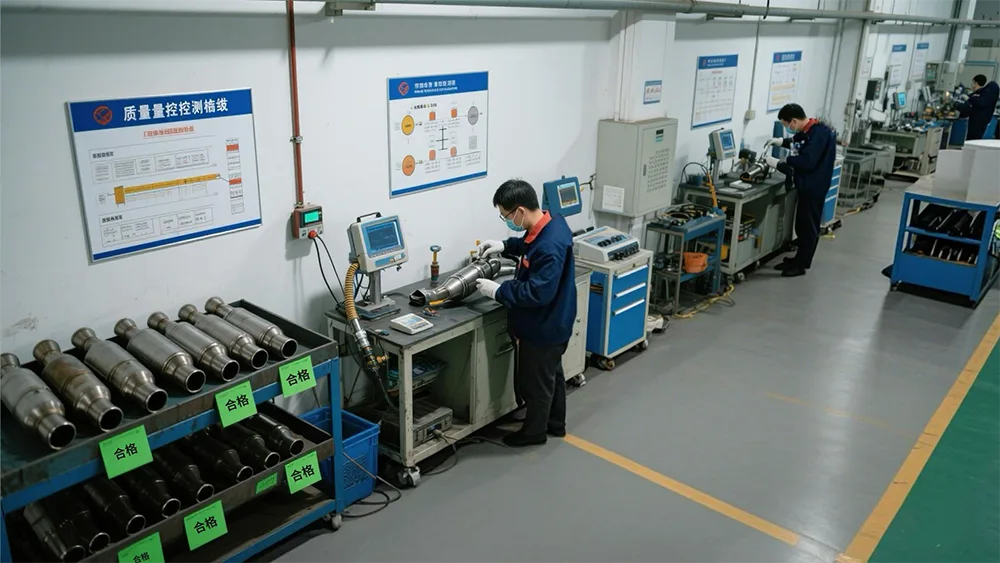

Kontrol sa proseso ng produksiyon: Ipinapakilala ang mga automated na linya ng produksyon upang makamit ang tumpak na kontrol sa mga pangunahing proseso gaya ng welding at packaging. Ang bawat aparato ay sumasailalim sa 120 ℃ mataas na temperatura aging pagsubok, 100000 vibration pagsubok, at IP65 dust at hindi tinatablan ng tubig pagsubok upang magarantiya ang matatag na operasyon sa matinding kapaligiran, na may isang rate ng pagkabigo na kinokontrol sa ibaba 0.2%;
Complete compliance certification: Ang lahat ng uri ng produkto ay nakapasa sa ISO9001 quality management system certification, CE EU safety certification, high-end na mga modelo ay sumusunod sa North American EPA emission standards, solder joints ay gumagamit ng lead-free na teknolohiya, nakakatugon sa mga kinakailangan sa regulasyon sa iba't ibang rehiyon sa buong mundo, at nagbibigay ng propesyonal na garantiya sa pagsunod para sa negosyo sa dayuhang kalakalan;
Pangako sa Warranty: Nang may kumpiyansa sa kalidad ng produkto, nagbibigay kami ng nangunguna sa industriya ng 1-3 taon na mga serbisyo ng warranty, na higit sa average na antas ng aming mga kapantay. Ang aming propesyonal na after-sales team ay handang tumugon sa mga isyu sa kalidad anumang oras, na nagpapahintulot sa mga customer na makipagtulungan nang may kapayapaan ng isip.
A1: Ang relay ay gumaganap bilang isang "kasalukuyang conversion hub" sa panimulang sistema ng GY6-125 na motorsiklo. Mahusay nitong pinamamahalaan ang paglipat mula sa maliliit hanggang sa malalaking alon, na nagpoprotekta sa mga sensitibong bahagi tulad ng switch ng ignition habang nagbibigay ng sapat na lakas sa starter motor para sa maayos na pagsisimula ng makina.
A2: Ang relay ay idinisenyo para sa tibay at mahabang buhay, na may habang-buhay na hanggang 15000 on-off cycle. Ang mga de-kalidad na bahagi nito, kabilang ang purple copper contact group, ay nagsisiguro ng matatag at maaasahang pagganap sa buong buhay nito.
A3: Habang ang GY6-125 Starter Relay ay partikular na idinisenyo para sa GY6 125 na motorsiklo, maaari itong iakma sa iba pang mga motorsiklo o 12V power supply system na may katulad na mga kinakailangan. Mahalagang tiyakin na tumutugma ang kasalukuyang at boltahe na mga pagtutukoy.
A4: Gumagamit ang relay ng electromagnetic attraction upang pamahalaan ang paglipat sa pagitan ng maliit na kasalukuyang (sa ibaba 5A) at malaking kasalukuyang (50-100A). Pinipigilan nito ang pinsala sa mga sensitibong bahagi tulad ng switch ng ignition habang tinitiyak na ang starter motor ay tumatanggap ng sapat na kasalukuyang para sa maayos na pagsisimula ng makina.
A5: Ang relay ay sumailalim sa malawak na pagsubok, kabilang ang 120℃ mataas na temperatura na pag-iipon, 100,000 vibration cycle, at IP65 dust at waterproof testing. Tinitiyak nito na mapagkakatiwalaan itong gumagana sa matinding mga kondisyon at kapaligiran.
A6: Oo, nagbibigay ang Max Trading ng 1-3 taong warranty na nangunguna sa industriya sa lahat ng produkto, kabilang ang GY6-125 Starter Relay. Nagbibigay ito sa iyo ng kapayapaan ng isip dahil alam na ang anumang mga isyu sa kalidad ay matutugunan kaagad ng aming propesyonal na after-sales team.
A7: Ang relay ay may 4-pin na plug-in na disenyo na may malinaw na markang mga terminal: "B" (positive sa baterya), "M" (motor), "S" (signal ng pagsisimula), at "E" (ground). Sundin ang wiring diagram na ibinigay para ikonekta ang relay sa ignition switch, start button, baterya, at starter motor.
