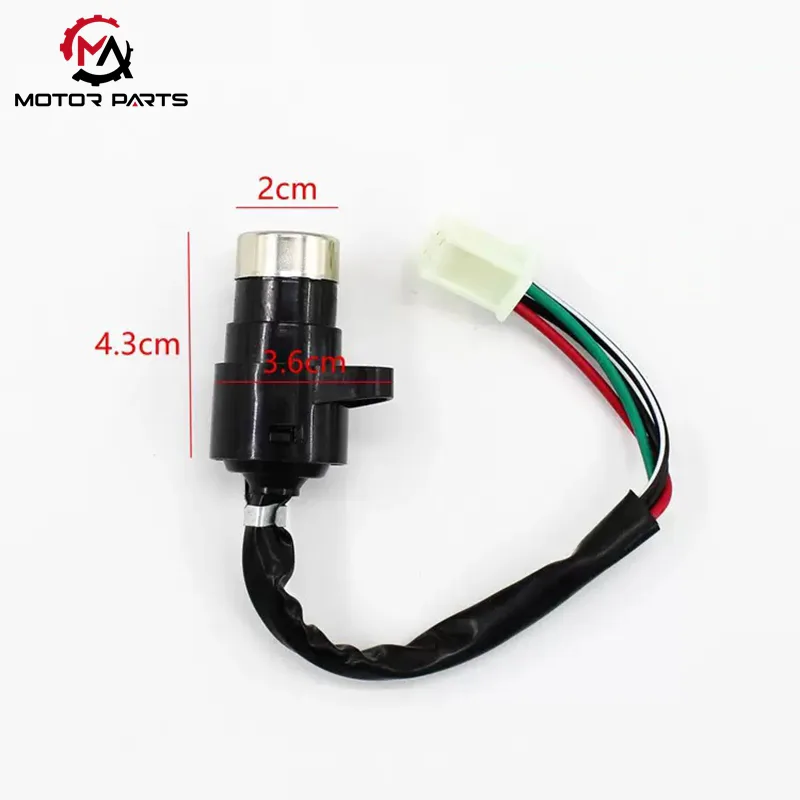

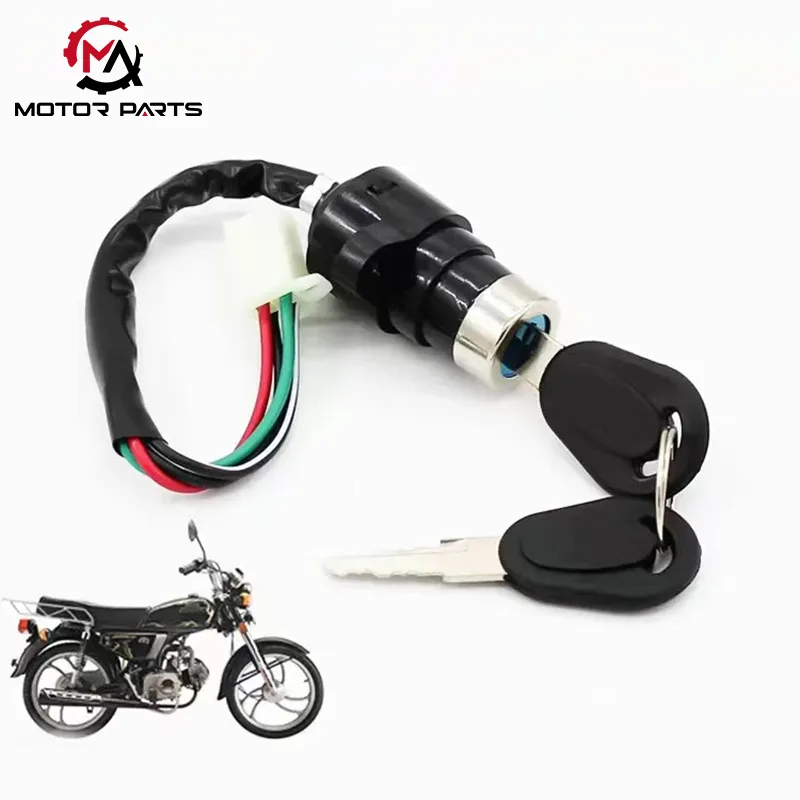

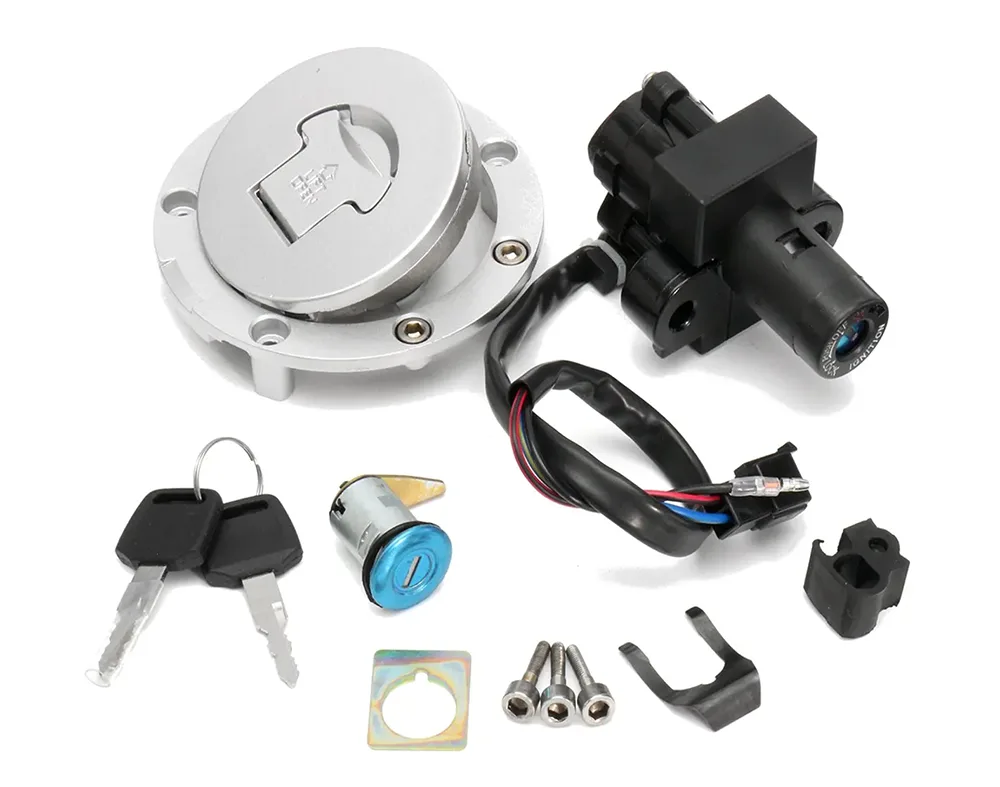

JH70 Motorsiklo Ignition Switch

Ang mataas na kalidad na JH70 Motorcycle Ignition Switch na ito mula sa pabrika ng Max Trading ay isang pangunahing bahagi na kumokontrol sa electrical circuit ng buong sasakyan at pagsisimula/paghinto ng makina. Ang structural design at operating logic ng switch ay batay sa pangunahing prinsipyo ng "mechanical linkage + circuit switching."

Mga Bahagi ng Istraktura:

1. Mechanical Lock Cylinder Assembly

Ang JH70 Motorcycle Ignition Switch lock body ay gawa sa die-cast zinc alloy o aluminum alloy, na ipinares sa isang high-precision na copper lock cylinder at eksklusibong key ng orihinal na pabrika. Nagtatampok ito ng precision na mekanismo ng tumbler, na nagbibigay-daan lamang sa orihinal na factory key na iikot nang tumpak, sabay na nagbibigay ng parehong panimulang kontrol at proteksyon laban sa pagnanakaw.

Nagtatampok din ang ilang modelo ng disenyo ng linkage ng steering lock; kapag inilipat sa naka-lock na posisyon, ligtas nitong ikinakandado ang mga manibela, na lalong nagpapahusay sa seguridad ng sasakyan kapag nakaparada.

2. Electrical Contact Module

Ang lock cylinder ay nagsasama ng isang high-purity copper contact group, na may bilang at posisyon ng mga contact na eksaktong tumutugma sa circuit on/off na mga kinakailangan para sa bawat posisyon. Ang contact surface ay sumasailalim sa propesyonal na anti-oxidation treatment upang epektibong labanan ang oksihenasyon at kaagnasan, tinitiyak ang pangmatagalang stable na conductivity at nagbibigay ng matibay na proteksiyon na hadlang para sa buong sistema ng kuryente ng sasakyan.

3. Wiring Terminal Assembly

Ang likuran ng JH70 Motorcycle Ignition Switch ay nilagyan ng 3-6 plug-in na mga wiring terminal block, na kumukonekta sa power supply, ignition system, lighting circuit, at iba pang core circuit. Ang maginhawang disenyo ng plug-in ay makabuluhang nagpapabuti sa kahusayan ng inspeksyon at pagpapanatili ng circuit.

Prinsipyo sa Paggawa

Kapag ang susi ay ipinasok sa lock cylinder at pinaikot, ang lock cylinder, sa pamamagitan ng isang tumpak na gear meshing na mekanismo, ay nagtutulak sa panloob na contact assembly upang lumipat nang sabay-sabay, at sa gayon ay kinokontrol ang on/off na estado ng buong de-koryenteng circuit ng sasakyan. Ang tiyak na proseso ng pagtatrabaho ay ang mga sumusunod:

NAKA-ON na Posisyon (Power-on na Posisyon)

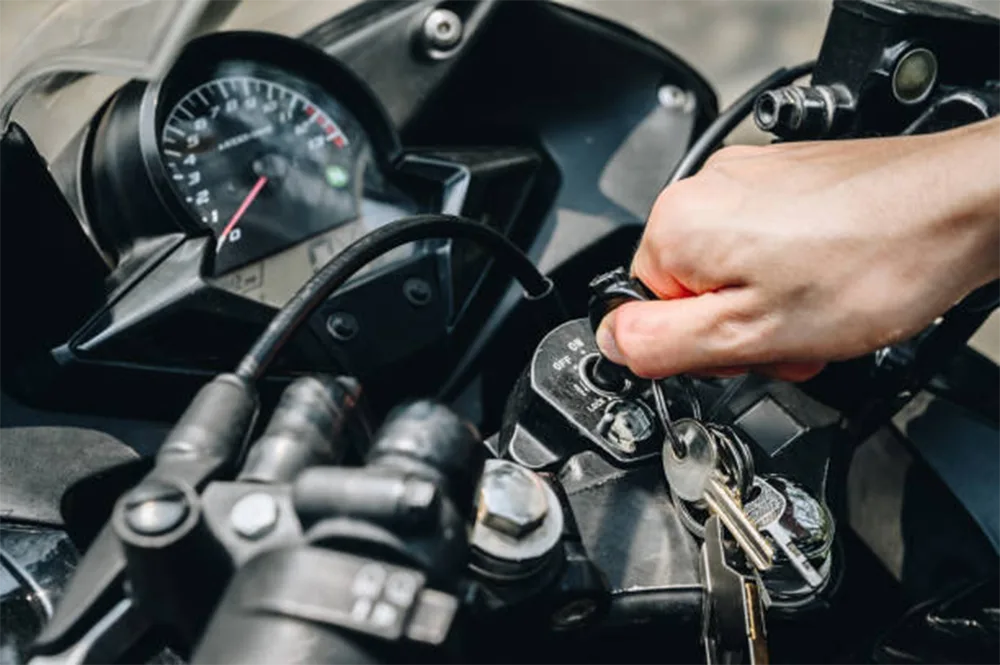

Kapag nakabukas ang susi sa posisyong ON, ikinokonekta ng mekanismo ng linkage ng lock cylinder ang contact group sa power supply, ignition system, at lighting circuit. Sa oras na ito, ang electronic instrument panel ng motorsiklo ay umiilaw, ang spark plug ay tumatanggap ng boltahe ng ignition, at ang mga headlight, taillight, at iba pang sistema ng pag-iilaw ay pumasok sa standby mode, na nagbibigay ng kinakailangang suporta sa kuryente para sa ligtas na operasyon ng sasakyan.

START Posisyon (Starting Position)

Kapag nakabukas sa posisyong START (tinatanggal ng ilang pinasimpleng modelo ang pisikal na posisyong ito at gumagamit ng hiwalay na electric start button), ang JH70 Motorcycle Ignition Switch ay nagkokonekta sa panimulang circuit ng motor bilang karagdagan sa pagpapanatili ng koneksyon sa ignition system at lighting circuit. Ang kasalukuyang nagtutulak sa starter gear upang makisali sa flywheel ng engine, pag-ikot ng crankshaft at pagkumpleto ng proseso ng pagsisimula ng engine.

Upang maiwasan ang pinsala sa starter motor dahil sa labis na karga, ang posisyon na ito ay kadalasang may mekanismo ng proteksyon sa overcurrent, at ang nag-iisang tagal ng pagsisimula ay limitado sa 5-8 segundo.

OFF/LOCK na Posisyon (Engine Off/Lock Position)

Kapag ang susi ay nakabukas sa OFF o LOCK na posisyon, ang contact mechanism ay ganap na dinidiskonekta ang lahat ng mga koneksyon sa circuit, at ang power supply ng sasakyan ay naaantala. Kasabay nito, ang lock bolt ng mechanical lock body ay lumalabas at sumasali sa uka ng pag-aayos ng manibela, na ni-lock ang mga manibela sa isang partikular na anggulo, na bumubuo ng isang pisikal na anti-theft barrier na epektibong pumipigil sa sasakyan mula sa paggalaw o pagliko nang arbitraryo kapag nakaparada.

Parameter ng Produkto:

Inaasahan ng Max Trading na makipagtulungan sa iyo

Ang kasalukuyang pandaigdigang merkado ng switch ng ignition ng motorsiklo ay may tambalang taunang rate ng paglago na 22%, at ang laki ng merkado ay inaasahang lalampas sa 15 bilyong yuan pagsapit ng 2025. Ang aming mga produkto ay nakakuha ng nangungunang posisyon sa merkado sa kanilang apat na bentahe ng ganap na kakayahang umangkop, mataas na katatagan, katalinuhan, at pagsunod. Kung ikaw man ay isang cross-border na nagbebenta ng e-commerce, regional parts wholesaler, o supplier ng manufacturer ng sasakyan, maaari kaming magbigay ng mga customized na logo, eksklusibong packaging, mga patakaran sa pagpepresyo ng tier, at 7 × 24 na oras na suporta sa serbisyo sa dayuhang kalakalan.

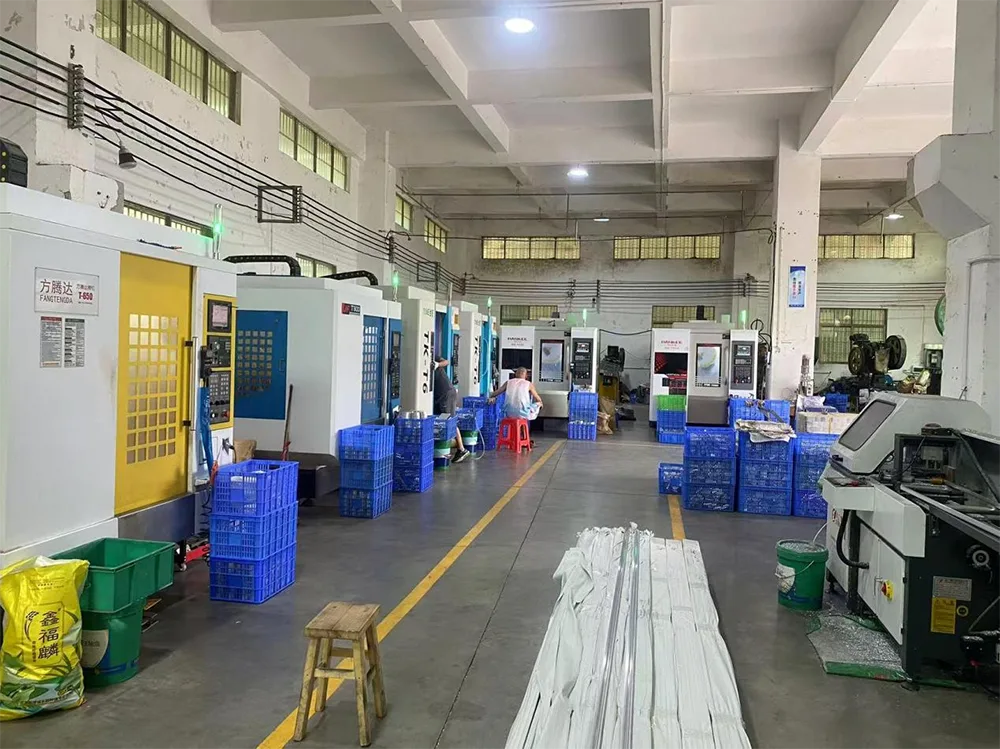

Pagawaan ng produksyon
